一、概述
钻具是ZDY系列钻机执行钻孔任务时不可缺少的专用工具。ZDY系列煤矿用坑道钻机常用的钻具有:
1、钻杆:普通外平园钻杆、防喷钻杆、螺旋钻杆、稳定钻杆
2、钻头:无芯钻头、取芯钻头、组合钻头
3、打捞工具:打捞公锥、打捞母锥
4、取芯工具:岩芯管、异径接头
二、用途:
1、钻杆、钻头、取芯工具等是用于辅助钻机完成钻孔任务所必需的工具,打捞工具主要用于处理孔内事故打捞钻杆、钻头用的专用工具。
2、防喷钻杆内有一个单向阀,在钻孔中根据地质瓦斯情况,适时地与钻杆相连接,可有效地防止钻孔中具有压力的瓦斯突然喷出,危及钻机操作人员人身安全和瓦斯突出的危害。
3、稳定钻杆在钻深孔时,根据孔深和钻进实际情况将其联接到钻杆上,在钻孔内起到辅助回转支承作用,减少钻杆过长而弯曲或给进压力过高、给进速度过快、钻孔截面上煤岩层的硬度不均匀引起的钻孔偏斜。
4、螺旋钻杆:在松软煤层及突出危险煤层钻孔,可采用螺旋钻杆干式钻进方法防止塌孔。
三、主要技术规格:
(一)、钻杆(整体型)
1、主要规格参数:
表一
名 称
|
外园平钻杆
|
直径(mm)
|
ф42
|
ф50
|
ф63
|
ф73
|
长度(mm)
|
800/1000/1500
|
800/1000/1500
|
800/1000/1500
|
800/1000/1500
|
表二
名 称
|
螺 旋 钻 杆
|
直径(mm)
|
ф75/ф42(芯)
|
ф85/ф50(芯)
|
ф91/ф63(芯)
|
ф110/ф63-73(芯)
|
长度(mm)
|
800/1000/1500
|
800/1000/1500
|
800/1000/1500
|
800/1000/1500
|
联接方式
|
锥扣、四方插接
|
锥扣、六方插接
|
表三
名 称
|
防 喷 钻 杆
|
直径(mm)
|
ф42
|
ф50
|
ф63
|
ф73
|
长度(mm)
|
800/1000
|
800/1000
|
800/1000
|
800/1000
|
表四
名 称
|
稳 定 钻 杆
|
直径(mm)
|
ф65/ф42
|
ф115/ф42
|
ф65/ф50
|
ф115/ф50
|
ф94/ф63
|
ф115/ф63
|
ф94/ф73
|
ф115/ф73
|
长度(mm)
|
800/1000
|
800/1000
|
800/1000
|
800/1000
|
800/1000
|
800/1000
|
800/1000
|
800/1000
|

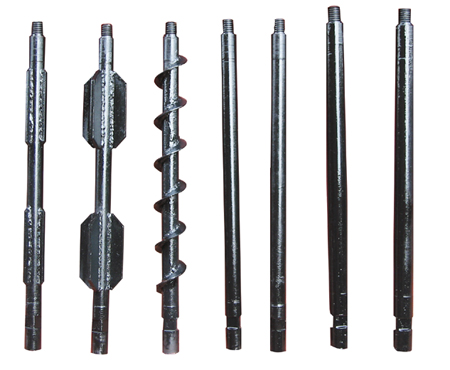

2、外形图:
