一、概 述

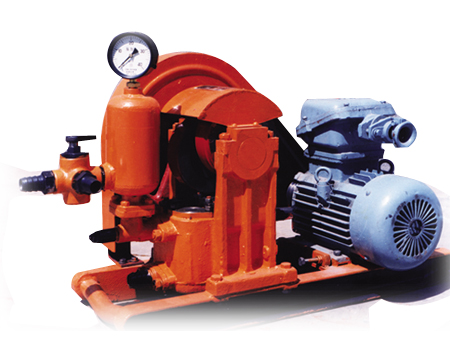

    NB系列煤矿用泥浆泵是单缸或双缸往复式泵，有单作用，双作用，柱塞和活塞等不同结构形式。主要用于地质钻探中，供给冲洗液（泥浆或清水）冷却钻具稀释粘土、泥浆及循环等功能。也用于煤矿坑道钻机井下钻孔时供给冲洗液。冷却钻具排屑。也可压注泥浆用于煤层灭火以及封孔注浆。在地面工程中也可用以施工加固，封堵水注浆以及顶管施工中管道外表与土层之间润滑注浆。
其特点是：
    1.结构简单，操作维护容易，运行性能可靠。
    2.体积小、重量轻，动力与工作装置安装于同一底座上运输安装方便。

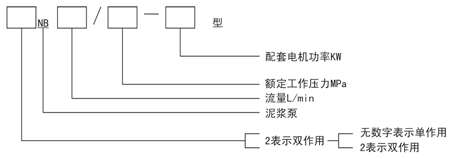

二、型号编制说明

三、工作原理

   （1）NB型泥浆泵为双缸单作用往复柱塞式泵。电动机通过三角皮带、轴、偏心盘及连杆带动柱塞做往复运动。柱塞每往复一次，进排浆阀完成一次吸浆和排浆动作。
   （2）2NB型
    该型号泵为双缸双作用往复活塞式泵。电动机通过三角皮带、传动轴、离合器以及齿轮转动，带动曲轴、连杆、拉杆、活塞做往复运动。活塞往复一次，活塞前后两组进排浆阀各完成一次进、排浆动作。

四、选型说明

    1.根据使用场合不同，泥浆泵配套电机分为防爆和不防爆两种。煤矿井下用必须选用防爆电机。
    2.2NB型泥浆泵用户若不需要配套电机，在订货时需要说明：底座和皮带轮是否改制。
    3.2NB250/4—22型泥浆泵可根据用户需要改为原TBW200/4型泥浆泵配18.5KW电动机，用于地面工程施工。
    4.产品配套电机电压380/660V，需配660/1140V电机，订货时需说明。

五、主要技术参数
