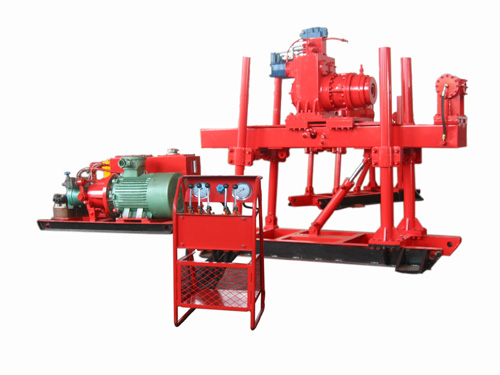

一、外形图：
二、概述：
四、工作原理
1、ZDY—（1900）2400，型坑道钻孔
电动机驱动油泵，将两股液压油经操作台，一股压力油输送到与减速机连接的液压马达，减速后输出动力，带动钻具回转。另一股压力油输送到油缸推动活塞来回移动，即可带动动力头作给进，回程或起拨钻具。顺逆时针旋转节流伐手轮可调节钻机钻孔给进速度。操作相应手柄可控制液压夹持器、液压卡盘动作，松卸，夹紧钻杆以及机架升降和钻孔或安装角度的调整。
五、选型说明
1、ZDY系列钻机出厂标准配置中钻头切削刀片为硬质金片，适用岩层硬度f≤7，如用户钻孔岩层硬度f＞7时，订货时需要说明。根据岩层硬度选择增配不同形成的PDC金刚石复合片钻头。
2、ZDY系列钻机出厂配套按无芯钻孔工艺配置钻头和钻杆。如果用户采用取芯钻孔工艺时，订货时需要说明，根据取芯钻孔直经，选择增配取芯钻头，岩芯管以及其它必需的配套件。
3、井下钻孔，孔位变动致使钻机频繁移位时，钻孔巷道有轨道，可为用户配套钻机可移动支撑轨道车，但订货时需要说明并提供相应的数据资料（巷道高度、轨距、巷道宽度等。）
4、ZDY系列钻机出厂不配置输送冲洗液用泥浆泵，用户如需用应订货时说明增配。
5、ZDY系列钻机出厂配套的钻杆直径为φ42、φ50、φ63。如果用户配套螺旋钻杆时订货时需要说明。
6、ZDY系列钻机配套电机电压为380/660v如用户电源为660/1140v，订货时需要说明。
六、主要技术参数
|
参数名称\型号规格
|
ZDY-2400（1900）原MYZ系列钻机
|
|
无级调速四立柱
|
|
最大钻进深度（m）
|
200-350
|
|
开孔直经（mm）
|
94/115/150
|
|
终孔直经（mm）
|
75/94
|
|
钻杆直经（mm）
|
63.5/73
|
|
钻孔倾角（0）
|
0-±90o
|
|
钻孔方位角
|
0-360o
|
|
一次锚固机架方位角
|
±30o
|
|
动力头输出速度（rpm）
|
55/120
|
|
动力头输出扭矩（N.m）
|
2400/1000
|
|
给进力（KN）
|
100
|
|
起拨力（KN）
|
80
|
|
正常推动速度（m/min）
|
0~1.5
|
|
给进行程（mm）
|
850
|
|
锚固力（KN）
|
4×80
|
|
电机功率（KW）
|
37
|
|
主机外形尺寸（mm）
|
2200×960×1500
|
|
整机重量（不含钻杆）kg
|
≤2100
|
|
最大解体重量（kg）
|
|
ZDY系列煤矿用坑道钻机是全液压动力头组合式钻机。广泛用于煤矿井下钻瓦斯抽排放孔，注水孔，瓦斯测压孔，注浆孔,防突解压孔，探水孔以及其它工程用孔。配上取芯钻具可进行取芯钻孔。用硬质合金钻头，可在f≤7岩层中钻孔。配以PDC金刚石复合片钻头，可以在f＞7以上的岩层钻孔。
该系列钻机的特点是：
1、钻机为全液压动力头组合式结构。由液压泵站、动力头、机架、操作台、立柱支承等四大部分组成。
2、解体性能好，部件质量轻，便于井下钻机搬迁、移位，钻场布置灵活。
3、独特的液压系统，双泵。钻机回转参数与给进参数可独立调控，提高了钻机对各种不同钻进工艺的适应能力。
4、动力头回转器采用双马达、传动主轴通孔结构，钻杆长度不受钻机给进行程限制，即根据井下钻场施工条件选用不同长度的钻杆，适用范围大。
5、液压卡盘与液压夹持器卡卸钻杆，操作简单、省力，效率高，安全。
6、操作台、泵站、主机之间油管联接，操作集中，人员可远离井口操作，有利于人身安全保护。
7、四立柱支承，升降油缸调整机身（即钻孔倾角），方便省力。
8、配以变量泵可无级调速，适应工况范围大。

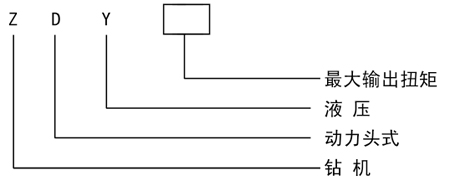

三、型号编制说明
